WebAppMartelage
Martelage.Sylvotheque.ch est une extension de Sylvotheque.ch. Cette extension permet d’intégrer automatiquement les informations disponibles sur les arbres d’un marteloscope dans les sphères d’un tour virtuel. Elle offre aussi la possibilité à l’utilisateur d’effectuer un martelage virtuel à l’écran et de disposer d’informations sous forme de textes, de tables, de graphiques et de cartes sur son martelage. Pour plus d'information sur les marteloscopes, cf. www.waldbau-sylviculture.ch.
L'initiateur de ce projet et de son financement est la Direction générale de l'agriculture et de la nature du Département de l'environnement, des transports et de l'agriculture (DETA) de la République et Canton de Genève. La conception et le développement de l'application internet ont été effectués à la Haute école spécialisée bernoise (BFH). L'application est le produit de la collaboration de deux de ses départements: la Haute école des sciences agronomiques, forestières et alimentaires (HAFL) et Département Technique et Informatique (TI).
Découvrir martelage.sylvotheque.ch en moins de 3' ...
{{#iDisplay: https://www.powtoon.com/embed/cH1TgaVl7Iq/%7C800%7C491%7Csafe}}
Courte présentation de Sylvotheque.ch, base de Martelage.Sylvotheque.ch
Sylvotheque.ch est un outil qui met à profit les nouvelles technologies de l’information et de la communication (TIC) pour reproduire un visuel proche de celui que l’on a en forêt depuis un point de vue fixe, au moyen de sphères photographiques (projection de photos sur une sphère et non un cylindre comme c’est le cas généralement pour les panoramas).
Les techniques employées permettent de constituer une sphère à partir d’un grand nombre de photos, sans que leur bord ne soit visible.
Ces sphères constituent une documentation visuelle objective (pas de cadrage manuel, tout est exhaustivement photographié) d’un très haut niveau de résolution et de détail (il est p.ex. possible d’identifier l’essence des arbres par simple observation des feuilles au sol).
Cette documentation offre la possibilité d’effectuer un suivi sur plusieurs années et de constater les changements qui se produisent, ce qui permet de percevoir clairement la dynamique forestière, en particulier l’efficacité des interventions sylvicoles.

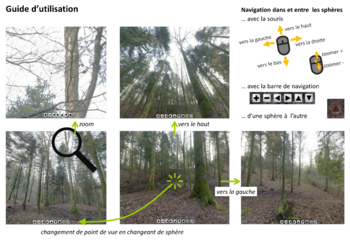

La figure ci-contre visualise les possibilités de déplacements à l'intérieur d'une sphère et entre les sphères. N'hésitez pas à cliquer dessus pour agrandir cette figure ...
Guide d'utilisation de Martelage.Sylvotheque.ch
Page principale de martelage.sylvotheque.ch
La liste des tours virtuels disponibles pour effectuer un martelage se trouvent sur la page principale de Martelage.Sylvotheque.ch. Une carte interactive offre une vue d'ensemble de leur emplacement.
Vous pouvez choisir la langue de l'application en haut à gauche de la page principale.
Avant de pouvoir effectuer un martelage, il est nécessaire de s'inscrire. Cliquer pour se faire sur le menu "Se connecter".
Pour accéder à un tour virtuel, cliquer sur le bouton "Start Tour" correspondant au tour désiré.
Page principale d'un marteloscope virtuel
La page internet principale d'un tour virtuel est composée de deux parties (cf. p.ex. le martéloscope virtuel de Versoix):
- une partie à gauche de l'écran avec des informations générales sur le tour ainsi que deux cartes interactives:
- une carte de détail représentant la position des arbres du marteloscope et des sphères,
- une carte d'ensemble représentant l'emplacement du marteloscope,
- Une partie à droite de l'écran avec la visualisation de la forêt sous forme de sphères.
La navigation d'une sphère à l'autre peut se faire de deux manières:
- à l'aide de la carte de détail (partie gauche de l'écran) en cliquant sur les cercles noirs représentant les emplacements des sphères,
- à l'intérieur des sphères (partie droite de l'écran) en cliquant sur les symboles jaunes en forme de soleil.
Les symboles suivants servent à accéder aux informations sur les arbres et à déterminer le statut de martelage des arbres ...
| Symbole | Description |
|---|---|
|
Symbole pour marquer la présence d'un arbre. Il suffit de cliquer sur ce symbole pour sélectionner un arbre, accéder aux informations disponibles sur cet arbre et définir le statut de cet arbre dans le cadre du martelage.
|
|
Symbole apparaissant après qu'un arbre ait été sélectionné.
|
|
Statut de l'arbre: à conserver, favoriser |
|
Statut de l'arbre: à exploiter |
Page sur les statistiques d'un martelage virtuel
Choisir le menu "Statistiques" dans la page d'un marteloscope virtuel pour accéder à ses données dendrométriques ainsi qu'aux résultats du martelage virtuel sous forme de tables et de graphiques.
Les graphiques sont interactifs. Vous pouvez faire passer la souris dessus pour obtenir des informations sur leur contenu.
Liste des abréviations utilisées ...
| Abréviation | Description |
|---|---|
| BM | Bois Moyen: arbre avec un diamètre (dhp) entre 27.5 et 47.5 cm |
| G | Surface terrière par ha; cf. p.ex. wikipedia pour plus d'informations |
| GB | Gros Bois: arbre avec un diamètre (dhp) de plus de 47.5 cm |
| ha | Hectare: unité de surface correspondant à 10'000 m2 (100m*100m), cf. p.ex. wikipedia pour plus d'informations |
| PB | Petit Bois: arbre avec un diamètre (dhp) entre 17.5 et 27.5 cm |
| sv | Sylve: unité de volume (m3) appliqué à un arbre sur pied pour définir son volume de bois |
| V | Volume de bois sur pied ou matériel sur pied ... exprimé en sv/ha |
| VAM | Volume de l'Arbre Moyen ... est calculé en divisant V (matériel sur pied par ha) par le nombre de tiges par ha |
Compléments d'information ...
- La note écologique se base sur les caractéristiques écologiques déterminées selon les conventions suivantes
- G = cavité(s)
- H = trou(s) de pic (loge(s))
- C = champignon(s)
- E = décollement d'écorce
- S = branche(s) morte(s) (petites : diam. 5-10 cm)
- X = branche(s) morte(s) (moyennes : diam. 10-30 cm)
- Y = branche(s) morte(s) (grandes : diam. > 30 cm)
- D = individu dépérissant
- R = lierre
- M1 et M2 = individu mort
- Localisation = 1 (pied <1m), 2 (fût) ou 3 (houppier)
- Coefficient d'éclaircie (K): volume de l’arbre moyen coupé sur volume de l’arbre moyen du peuplement initial
- Indice de Shannon: le calcul se fait sur la base de G différencié selon les essences en présence; cf. p.ex. wikipedia pour plus d'informations.
Les tables et graphiques présentés dans ce type de page représentent une sélection reprise du logiciel de traitement des Marteloscopes sous Excel réalisé par M. Bruciamacchie (AgroParisTech centre de Nancy) et complété par J. Tomasini (PRO SILVA - AFI).
martelage.sylvotheque.ch et les placettes permanentes de suivi sylvicole PPSS
Dans le cadre du projet SiWaWa 2.0 (voir siwawa.org pour plus de détails), une méthode de relevé pragmatique, simple et efficace a été développée au sein de la Haute école des sciences agronomiques, forestières et alimentaires HAFL à l’intention des praticiens forestiers. Cette méthode a pour objectif l'installation de placettes permanentes de suivi sylvicole (PPSS) qui permettent de documenter et de quantifier les pratiques sylvicoles et leurs conséquences à court, moyen et long-termes en vue de faire évoluer les concepts de soins et d’éclaircies. L'application web martelage.sylvotheque.ch permet de documenter de manière particulièrement précise et pertinente les données issues de ces PPSS.
La méthode de mise en place de ces PPSS est décrite dans ce pdf (en allemand uniquement).
